電磁振動給煤機概述
GF型葉輪給粉機是火力發電廠儲倉式制粉系統供給鍋爐燃料的主要設備，用它把煤粉連續、均勻地送入一次風管，吹進鍋爐燃燒。靠它調節給粉量來控制鍋爐溫度和壓力，從而保證要求的鍋爐出力。葉輪給粉機的出力是按一定的容積比重確定的。
葉輪給粉機主要由上部體、下部體、蝸輪箱、驅動裝置等幾大部分組成。它結構緊湊、體積小、重量輕、運動準確、耗能低、運行可靠。

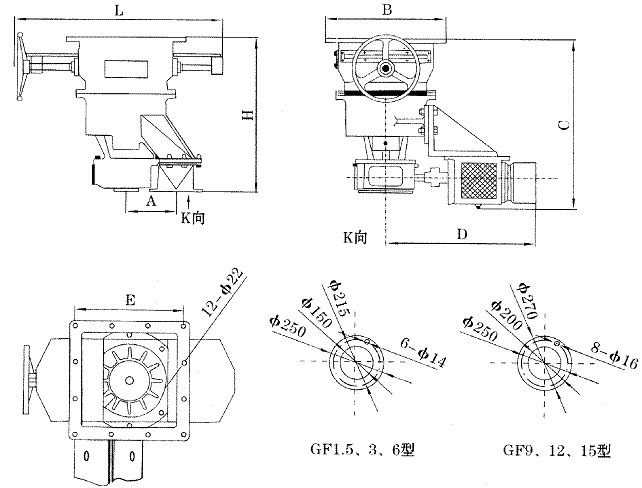

結構示意圖
| 型號 | 出力t/h | A | B | C | D | E | F | L | H |
| GF-1.5 | 0.5-1.5 | 235 | 560×560 | 807 | 878 | 510 (170×3) | 92.5 | 984 | 687 |
| GF-3 | 1-3 | ||||||||
| GF-6 | 2-6 | ||||||||
| GF-9 | 3-9 | 278 | 670×670 | 989 | 612 (204×3) | 1340 | 939 | ||
| GF-12 | 4-12 | ||||||||
| GF-15 | 5-15 |
技術參數
型號數值
技術能力 | GF-1.5 | GF-3 | GF-6 | GF-9 | GF-12 | GF-15 |
| 額定出力（t/h） | 0.5-1.5 | 1月3日 | 2月6日 | 3月9日 | 4月12日 | 5月15日 |
| 設計選用煤比（t/m3） | 0.65 | |||||
| 葉輪直徑 | 313 | 386 | ||||
| 葉輪齒數（齒） | 12 | |||||
| 額定主軸轉數（r.p.m） | 90-40 | 21-81 | 21-81 | |||
| 轉動比 | 1:∶27 | 1∶13.5 | 1∶13.5 | |||
| 外形尺寸 | 807×984×1158 | 989×1213×1340 | ||||
| 總重（不計電） | 354 | 480 | ||||
電動機技術數據
| 名 稱 | 電磁調速異步電動機 |
型 號 功 率 轉 數（rpm） 電 壓 重 量 | JZTY-31-34 2.2 120-1200 220/380 140 |
